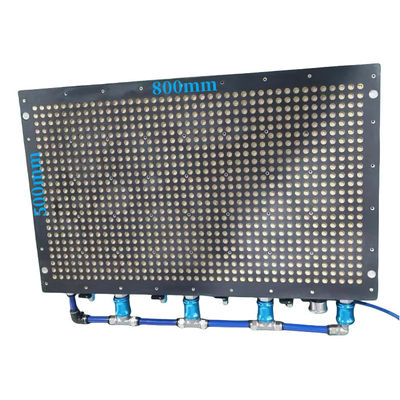

Máquinas de corte de vidro de alta precisão para gravação ou usinagem

MOQ:	1
preço:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Método do pagamento:	T/T, Western Union
Supply Capacity:	500pcs/day

Informação de detalhes

Descrição do produto

Informações detalhadas

Place of Origin

CHINA

Marca

Certificação

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Destacar:

Chucks de vácuo de gravação

Chucks de vácuo de precisão personalizados

Máquinas de mecanização de válvulas de vácuo

Descrição do produto

Custom Industrial Magnetic Vacuum Chuck para Equipamentos de Fabricação Eletrônica

Nos campos dinâmicos e exigentes de gravura e usinagem, a qualidade do sistema de workholding é um fator determinante no resultado do processo.Custom precisão grandes chucks de vácuo têm emergido como uma solução revolucionáriaEstes chucks oferecem uma combinação única de características que aumentam a precisão, estabilidade e eficiência, e são mais eficientes do que os outros chucks.tornando-os uma ferramenta essencial para operações modernas de gravação e usinagem.- Não.

1Projeto e Construção- Não.

Estrutura da base- Não.

A base de um grande chuck de vácuo de precisão custom é tipicamente construída a partir de materiais de alta resistência, como aço aliado ou alumínio de alta qualidade.O aço de liga fornece rigidez e durabilidade excepcionais.Sua capacidade de resistir à deformação garante uma plataforma estável para a fixação de peças de trabalho.que é crucial para manter os requisitos de alta precisão de ambos gravura e usinagemO alumínio de alta qualidade, por outro lado, oferece uma alternativa leve com boa condutividade térmica.Isto pode ser benéfico em aplicações onde reduzir o peso global do sistema de workholding é importanteA partir de agora, o equipamento será equipado com um novo sistema de tração elétrica, que fornecerá força suficiente para suportar peças grandes.- Não.

A base é de precisão - trabalhada para um alto grau de planície.Esta superfície plana é fundamental para o funcionamento adequado do sistema de vácuo, pois permite uma distribuição uniforme de vácuo através da superfície do chuck.Qualquer irregularidade na superfície da base pode levar a uma pressão de vácuo desigual, resultando em uma manutenção inconsistente da peça e potenciais imprecisões no processo de gravura ou usinagem.Os reforços são frequentemente adicionados a áreas críticas da base.O equipamento é equipado com uma série de dispositivos de proteção, tais como as bordas e as áreas ao redor dos canais de vácuo, para melhorar ainda mais a sua integridade estrutural e capacidade de carga.- Não.

Vacuum Chamber and Channel Design (Câmara de vácuo e canal de design)- Não.

Embedded within the base is a large - capacity vacuum chamber that is connected to a network of channels. Embedded within the base is a large - capacity vacuum chamber that is connected to a network of channels. Embedded within the base is a large - capacity vacuum chamber that is connected to a network of channels.A câmara de vácuo é projetada para armazenar e distribuir a pressão de vácuo gerada pela fonte de vácuoOs canais são cuidadosamente projetados para garantir uma distribuição eficiente e uniforme da pressão de vácuo em toda a superfície do chuck.- Não.

O layout dos canais é otimizado com base no tamanho e na forma do chuck, bem como nos tamanhos e formas típicos das peças de trabalho em aplicações de gravura e usinagem.in a large - format engraving machine where rectangular workpieces are commonly used Em uma máquina de gravura de grande formato, onde as peças de trabalho retangulares são comumente usadasOs canais podem ser organizados em um padrão de grade para fornecer uma distribuição de vácuo uniforme em toda a área rectangular.In a machining center where circular or irregularly shaped workpieces are processed Em um centro de usinagem onde são processadas peças circulares ou de forma irregularOs canais podem ser projetados em um padrão mais complexo para se adaptar a diferentes geometrias de peça.- Não.

Clamping Surface- Não.

A superfície de fixação do chuck de vácuo é onde a peça de trabalho entra em contato. Esta superfície é projetada com uma série de pequenos furos ou portas que são conectados aos canais de vácuo.Os furos são cuidadosamente dimensionados e espaçados para garantir uma transferência de vácuo eficienteEm alguns casos, a superfície de fixação pode ser revestida com um material não abrasivo, como uma borracha macia ou um polímero especializado.protege a superfície da peça de trabalho de arranhões e danos durante a fixaçãoO sistema de secagem é feito de uma única peça, e ele melhora o efeito de vedação entre a peça de trabalho e o chuck, aumentando o vácuo de retenção.- Não.

Para peças de trabalho com formas irregulares, a superfície de fixação pode ser personalizada.Esses acessórios são tipicamente feitos de materiais que são compatíveis com o sistema de vácuo e podem ser moldados para se adequar à geometria específica da peça de trabalho.Por exemplo, se um trabalho de gravura envolve uma peça de trabalho tridimensional e irregularmente formada, uma fixação customizada pode ser criada para segurar a peça de trabalho no lugar.garantir que a ferramenta de gravação possa operar com precisão.

Especificações

Especificações	Atração magnética	Largura (mm)	Duração (mm)	Altura (mm)	Peso (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Princípio de funcionamento- Não.

Geração de vácuo e força de retenção- Não.

Quando a fonte de vácuo é activada, o ar é rapidamente retirado da câmara de vácuo e através dos canais para as portas na superfície de fixação.Isto cria uma região de baixa pressão sob a peça de trabalhoO diferencial de pressão resultante exerce uma força descendente sobre a peça, pressionando-a firmemente contra a superfície de clamping.- Não.

A resistência do vácuo, medida em unidades como o Pascal ou o Torr, determina a magnitude do diferencial de pressão e, consequentemente, a força de retenção na peça.Quanto maior a superfície da peça em contacto com a superfície de fixação e maior a pressão de vácuoOs múltiplos pequenos buracos ou portas na superfície do clamping aumentam a área da superfície sobre a qual a força de vácuo atua, resultando em uma força de retenção forte e uniforme.Esta força de retenção é essencial para manter a peça estacionária durante as operações de gravação e usinagem.O que é que isso significa para nós?- Não.

Adaptabilidade a diferentes materiais de peça- Não.

Para materiais de superfície lisa, como metais, o vácuo cria um forte selo, fornecendo uma seguradora.A distribuição uniforme da força de vácuo através da superfície de fixação ajuda a compensar quaisquer pequenas irregularidades da superfície.Quando se trabalha com materiais porosos, tais como certos tipos de plástico ou madeira, o vácuo pode penetrar através dos poros, criando uma ligação mais íntima entre a peça de trabalho e o barril.- Não.

Por exemplo, em um processo de gravura envolvendo uma placa de metal, o chuck de vácuo pode segurar a placa firmemente, permitindo que a ferramenta de gravura crie padrões precisos.In a machining operation with a porous wooden workpiece Em uma operação de usinagem com uma peça de madeira porosaO vácuo pode se infiltrar nos poros da madeira, aumentando a força de retenção e impedindo que a peça se mova durante a usinagem.- Não.

3Advantages in Engraving- Não.

Gravura de precisão- Não.

Em gravura, a precisão é de extrema importância.Minimizando qualquer movimento ou vibração da peça de trabalho durante o processo de gravuraA distribuição uniforme de vácuo através da superfície de fixação garante que a ferramenta de gravura possa operar com alta precisão.- Não.

Por exemplo, quando se gravam detalhes finos em uma peça de joalharia ou se cria um padrão complexo em um sinal, é necessário que os gráficos sejam bem elaborados.A fixação estável fornecida pelo chuck de vácuo permite que a máquina de gravura execute as operações programadas com precisão.A capacidade de manter a peça de trabalho firmemente no lugar reduz o risco de manchas ou desalinhamento, resultando em gravuras de alta qualidade.- Não.

Manipulação de peças grandes e irregulares- Não.

O grande tamanho dos chucks de vácuo custom torna-os adequados para segurar materiais de grande formato, como o material de corte, o material de construção e o material de construção.como grandes placas de madeira ou folhas de metalA capacidade de personalizar a superfície de fixação com fixturas ou adaptadores especiais permite a retenção segura de peças de trabalho de forma irregular.- Não.

Por exemplo, quando gravando uma grande peça curva de metal para uma instalação artística, uma fixação custom-made pode ser ligada ao chuck de vácuo para manter a peça na posição correta.Esta adaptabilidade a diferentes tamanhos e formas de peças de trabalho expande o escopo de projetos de gravura que podem ser realizados.- Não.

4Benefits in Machining (Benefícios em Maquinaria)- Não.

Máquinas de alta precisão- Não.

In machining, achieving tight tolerances is crucial. The custom precision large vacuum chucks provide a stable platform for workpiece clamping, que é uma plataforma estável para a fixação de peças.garantindo que as ferramentas de usinagem possam operar com alta precisãoA força de retenção forte e uniforme impede qualquer movimento da peça de trabalho durante a usinagem, reduzindo o risco de deflexão da ferramenta e garantindo que as tolerâncias de usinagem sejam atendidas.- Não.

Por exemplo, ao fresar formas complexas ou perfurar furos precisos numa peça de trabalho,A fixação estável fornecida pelo chuck de vácuo permite que o centro de usinagem execute as operações programadas com precisãoEsta precisão é essencial em indústrias como aeronáutica, fabricação de dispositivos médicos e eletrônicos, e também em indústrias como a indústria de máquinas e equipamentos.onde mesmo o menor desvio das especificações desejadas pode ter consequências significativas.- Não.

Eficiência de Máquinas de Peças Grandes- Não.

Os chucks de vácuo de grande precisão custom são projetados para lidar com grandes peças de trabalho com facilidade.A câmara de vácuo de grande capacidade e o design de canal de vácuo eficiente podem gerar força de retenção suficiente para manter grandes peças de trabalho estacionárias durante a usinagem.- Não.

Isso permite a usinagem eficiente de grandes componentes, como grandes partes de motores na indústria automotiva ou grandes componentes estruturais na indústria aeroespacial.A capacidade de segurar peças de trabalho grandes também permite o uso de estratégias de usinagem mais agressivasA partir daí, o processo de corte é feito de uma forma que permite que o material seja cortado, como operações de alta alimentação e alta profundidade de corte, sem o risco de deslizamento da peça.- Não.

5. Opções de personalização- Não.

Ajuste de pressão de vácuo- Não.

A pressão de vácuo dos grandes chucks de vácuo de precisão custom pode ser ajustada para atender aos requisitos específicos de diferentes peças de trabalho e operações de usinagem ou gravura.Para peças delicadas ou materiais facilmente danificadosPara heavy-duty machining of tough materials, a higher vacuum pressure can be set. Para heavy-duty machining of tough materials, a lower vacuum pressure can be applied.- Não.

O ajuste da pressão de vácuo pode ser feito manualmente usando um regulador de pressão ou pode ser automatizado através do sistema de controle da máquina.Sensores podem ser usados para monitorar a pressão de vácuo e ajustá-la em tempo real com base no processo de usinagem ou gravura.- Não.

Fixture and Adapter Design- Não.

As fixações e adaptadores usados com os chucks de vácuo podem ser customizados com base na geometria da peça de trabalho.ou características da superfícieEstas fixações podem ser feitas de diferentes materiais, como alumínio, aço ou plástico, dependendo dos requisitos do processo de usinagem ou gravura.- Não.

Por exemplo, uma fixação pode ser projetada com ranhuras ou protuberâncias para caber em uma peça de trabalho irregular específica.A fixação pode ser fixada à superfície de fixação da válvula de vácuo utilizando mecanismos de libertação rápidaEsta customização de fixações e adaptadores aumenta a versatilidade dos chucks de vácuo, permitindo-lhes lidar com uma ampla gama de tipos de peças.- Não.

6Instalação e manutenção- Não.

Processo de instalação- Não.

A instalação de um chuck de vácuo de grande precisão em uma máquina de gravura ou usinagem envolve vários passos.Isto pode exigir a utilização de suportes de montagem e fixações adequados para assegurar a estabilidadeA fonte de vácuo, tal como uma bomba de vácuo, é então ligada às portas de vácuo do chuck, e as ligações são verificadas quanto a fugas.- Não.

Após a conclusão da instalação física, o sistema de vácuo deve ser calibrado para garantir a correta geração e distribuição do vácuo.Ensaios do desempenho de vedação do chuckEm alguns casos, pode ser necessário configurar o sistema de controlo da máquina para funcionar em conjunto com o cilindro de vácuo.- Não.

Requisitos de manutenção- Não.

A manutenção dos chucks de vácuo de grande precisão é relativamente direta.Os canais de vácuo e portas devem ser limpos periodicamente para remover qualquer detritos ou partículas que possam bloquear o fluxo de vácuoA bomba de vácuo e os componentes associados devem ser mantidos de acordo com as instruções do fabricante, incluindo mudanças regulares de óleo, substituições de filtros e verificações de desempenho.- Não.

As vedações e juntas do sistema de vácuo devem ser inspeccionadas regularmente e substituídas se houver sinais de fugas.O custom precision large vacuum chucks can maintain their performance and reliability over an extended period (Os chuques de vácuo de grande precisão podem manter seu desempenho e confiabilidade durante um período prolongado).- Não.

7Conclusão- Não.

Custom precision large vacuum chucks are an essential workholding solution for engraving and machining. O seu design único, o seu princípio de trabalho, a sua qualidade de trabalho, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção, a sua capacidade de produção.e numerosas vantagens tornam-nas adequadas para uma ampla gama de aplicações em diferentes indústriasSeja atingindo precisão em fabricação de alta tecnologia ou criando designs intricados nas indústrias de arte e sinalização, estes chucks oferecem uma solução confiável e eficiente.Se você estiver envolvido em operações de gravação ou usinagem e estiver procurando melhorar o desempenho do seu sistema de trabalhoA partir daí, a empresa decidiu investir em um chuck de vácuo de grande precisão.Entre em contato com nossa equipe de especialistas para explorar como este Chuck inovador pode ser personalizado para atender às suas necessidades específicas e levar suas capacidades de gravação e usinagem para o próximo nível..
