Sistemas de válvulas de vácuo de mesa para processamento de peças de trabalho

MOQ:	1
preço:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Método do pagamento:	T/T, Western Union
Supply Capacity:	500pcs/day

Informação de detalhes

Descrição do produto

Informações detalhadas

Place of Origin

CHINA

Marca

Certificação

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Destacar:

Sistemas de chuque de vácuo de grade personalizados

Sistemas de válvula de vácuo para processamento de peças de trabalho

Tabela de vácuo para processamento de peças de trabalho

Descrição do produto

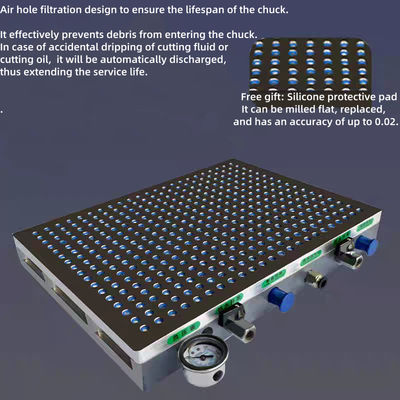

Sistemas de válvulas de vácuo de mesa de rede personalizados para processamento de peças de trabalho

No complexo cenário do processamento de peças de trabalho, a procura de soluções de manutenção de peças de trabalho eficientes e fiáveis é interminável.Sistemas de válvulas de vácuo de mesa de grelha personalizados surgiram como uma tecnologia de mudança de jogoEstes sistemas são concebidos para satisfazer as diversas necessidades de várias indústrias, desde a fabricação até à construção de protótipos.mantendo as peças de trabalho seguras durante uma ampla gama de operações de processamento- Não.

1Projeto e Construção

Estrutura de base

A base de uma mesa de vácuo de grade personalizada é tipicamente feita de materiais de alta resistência, como aço ligado ou alumínio de alta qualidade.tornando-o adequado para aplicações de processamento de peças de trabalho pesadasO alumínio de alta qualidade, por outro lado, pode suportar as forças significativas geradas durante a usinagem, moagem ou outras operações sem deformar.oferece uma alternativa leve com boa resistência à corrosão, que pode ser benéfico em aplicações em que a redução do peso é crucial, como em configurações de processamento portáteis ou de alta velocidade.

A base é de precisão - mecanizada para garantir uma superfície plana e lisa.Este plano é essencial para o bom funcionamento do sistema de chuck de vácuo, pois permite a distribuição uniforme de vácuo em toda a superfície da mesaOs reforços são frequentemente adicionados às áreas críticas da base, tais como as bordas e os pontos de montagem, para melhorar a sua integridade estrutural e capacidade de carga.

Configuração do Padrão de Grade

A característica definidora destes sistemas é o esquema de rede dos canais e portas de vácuo.Uma rede de furos e canais perfurados com precisão é organizada em um padrão de grade em toda a superfície da mesaO número, o tamanho e o espaçamento dos furos são cuidadosamente personalizados com base nos requisitos específicos das operações de processamento da peça.

Por exemplo, quando se processam componentes pequenos e complexos, pode incorporar-se uma maior densidade de furos menores, o que permite uma retenção de vácuo mais específica e precisa,assegurar que as partes delicadas sejam firmemente fixadas sem causar danosEm contrapartida, para peças de trabalho maiores ou de forma irregular, os furos maiores podem ser espaçados mais longe uns dos outros, proporcionando uma força de vácuo forte e uniformemente distribuída sobre uma superfície maior.

O padrão de grelha também permite a utilização de fixadores e adaptadores modulares, que podem ser facilmente ligados à grelha,permitindo a personalização rápida e fácil da configuração da suporte de trabalho para acomodar diferentes geometrias da peça de trabalho- Não.

Integração do canal de vácuo

Abaixo da superfície da mesa, uma rede de canais de vácuo está integrada. Estes canais ligam os buracos da grade a uma fonte central de vácuo, como uma bomba de vácuo de alto desempenho.Os canais de vácuo são projetados para distribuir eficientemente a pressão de vácuo para cada um dos buracos na grade- Não.

O layout dos canais é otimizado para minimizar as quedas de pressão e garantir que a força de vácuo seja uniformemente dispersa por toda a mesa.Os canais de vácuo podem estar equipados com válvulas ou reguladores.Estes componentes permitem o controlo independente da pressão de vácuo em diferentes zonas da mesa.Se uma peça tiver espessuras diferentes ou se exigir níveis diferentes de força de retenção em regiões específicas, a pressão de vácuo nessas zonas pode ser ajustada em conformidade.

Especificações

Especificações	Atração magnética	Largura (mm)	Duração (mm)	Altura (mm)	Peso (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Princípio de funcionamento- Não.

Geração de vácuo e força de retenção

Quando a fonte de vácuo é activada, o ar é rapidamente retirado através dos furos da grade na superfície da mesa.enquanto a pressão atmosférica acima da peça permanece constanteO diferencial de pressão resultante exerce uma força descendente sobre a peça, pressionando-a firmemente contra a superfície da mesa.

Os vários furos na grade aumentam a área da superfície sobre a qual a força do vácuo age.levando a uma força de retenção mais forte e uniformeA força de retenção é directamente proporcional ao diferencial de pressão e à superfície da peça em contacto com a mesa.O desenho de rede permite uma transferência mais eficiente da força do vácuo, assegurando que a peça permanece segura mesmo durante operações de processamento de alta velocidade ou força.

Adaptabilidade a diferentes materiais de peça- Não.

Os sistemas de chuque de vácuo da mesa de vácuo de grade personalizados são altamente adaptáveis a vários materiais da peça de trabalho.fornecer um suporte seguroA distribuição uniforme da força de vácuo através da grade compensa eventuais pequenas irregularidades da superfície.o vácuo pode penetrar através dos poros, criando uma ligação mais íntima entre a peça e a mesa.

Por exemplo, em uma operação de usinagem em que uma peça metálica com uma superfície ligeiramente áspera está sendo processada, a mesa de vácuo de grade ainda pode segurar a peça com segurança devido aos múltiplos pontos de sucção.Em processo de moagem com uma peça de plástico porosa, o vácuo pode penetrar nos poros, aumentando a força de retenção e impedindo que a peça se mova durante a moagem.

3- Vantagens no processamento de peças de trabalho- Não.

Processamento de precisão

No processamento de peças de trabalho, a precisão é muitas vezes uma prioridade máxima.Minimizar qualquer movimento ou vibração da peça de trabalho durante o processamentoA distribuição uniforme do vácuo através da rede garante que as ferramentas de processamento possam operar com alta precisão.

Por exemplo, ao fresar formas complexas ou perfurar furos precisos numa peça de trabalho,A retenção estável fornecida pelo sistema de chuck permite que o equipamento de processamento execute as operações programadas com precisãoA capacidade de manter a peça de trabalho firmemente no lugar reduz o risco de desvio da ferramenta e garante que as tolerâncias de processamento sejam cumpridas.Fabricação de dispositivos médicos, e electrónica, onde mesmo o menor desvio das especificações desejadas pode ter consequências significativas.

Versatilidade em tamanhos e formas de peças de trabalho

O design personalizado da mesa de vácuo de grade permite uma grande versatilidade no manuseio de diferentes tamanhos e formas de peças de trabalho.,A natureza modular do padrão de grade permite a utilização de acessórios e adaptadores personalizados,com um diâmetro superior a 50 mm,- Não.

Por exemplo, ao processar uma peça de trabalho grande e irregular, pode-se fixar uma fixação personalizada na grade para manter a peça na posição correta.A capacidade de adaptação aos diferentes tamanhos e formas das peças de trabalho torna a mesa de vácuo de grade adequada para uma ampla gama de aplicações, do desenvolvimento de protótipos à produção em série.

Configuração e Troca Rápida

Em um ambiente de produção, o tempo é essencial. Os sistemas de chuck de vácuo da mesa de vácuo da grade permitem a configuração rápida e a mudança entre diferentes peças de trabalho.Os operadores podem facilmente colocar a peça de trabalho na mesa e usar os dispositivos modulares ou adaptadores para segurá-lo no lugarO sistema de vácuo pode então ser activado para segurar a peça de trabalho firmemente.

Quando as peças de trabalho são trocadas, o processo é igualmente rápido: o vácuo pode ser liberado, os acessórios ou adaptadores podem ser removidos ou reposicionados,e a nova peça de trabalho pode ser colocada e fixada em pouco tempoEsta eficiência reduz o tempo total do ciclo de produção e aumenta a produtividade.

4. Opções de personalização- Não.

Desenho de padrão de grade

O desenho do padrão de grade da mesa de vácuo pode ser personalizado para atender às necessidades específicas de diferentes aplicações de processamento de peças de trabalho.e o layout dos buracos na grade pode ser adaptado com base no tamanho, forma e material das peças de trabalho.

Por exemplo, numa operação de transformação em que é necessário processar um grande número de componentes pequenos e de forma irregular,a grade pode ser projetada com um padrão de alta densidade de pequenos furos para garantir uma seguridade segura em cada componenteEm contrapartida, para o processamento de peças grandes e planas, a grade pode ter um número menor de furos maiores, espaçados mais distantes, para proporcionar uma forte aderência sobre a grande área de superfície.

Ajuste do sistema de vácuo.

O sistema de vácuo da tabela de vácuo de grade pode ser ajustado para otimizar seu desempenho para diferentes materiais e operações de processamento.A pressão de vácuo pode ser ajustada usando reguladores para fornecer um controle mais ou menos poderosoO sistema pode também ser equipado com sensores para monitorizar a pressão de vácuo e assegurar a sua estabilidade.

Em alguns casos, o sistema de vácuo pode ser integrado com o sistema de controlo do equipamento de processamento, permitindo o controlo automatizado da câmara de vácuo com base no processo de processamento.A pressão de vácuo pode ser aumentada durante operações de processamento de alta velocidade ou de alta força para fornecer uma aderência mais forte, e depois diminuíram durante operações de acabamento mais delicadas para evitar danos à peça.

5Instalação e manutenção- Não.

Processo de instalação

A instalação de um sistema de chuck de vácuo de mesa de grelha personalizado em uma máquina de processamento de peças de trabalho envolve várias etapas.Isto pode exigir a utilização de suportes de montagem e fixações adequados para assegurar a estabilidadeA fonte de vácuo, como uma bomba de vácuo, é então ligada às portas de vácuo da mesa, e as ligações são verificadas para detectar fugas.

Após a conclusão da instalação física, o sistema de vácuo deve ser calibrado para garantir a correta geração e distribuição do vácuo.Ensaios do desempenho de vedação da mesa, e verificar a funcionalidade de quaisquer sensores ou comandos integrados.O sistema de controlo do equipamento de processamento pode ter de ser configurado para funcionar em conjunto com o sistema de mesa de vácuo.- Não.

Requisitos de manutenção

A manutenção dos sistemas de chuque de vácuo da mesa de vácuo de grade é relativamente simples.Os furos na grade devem ser limpos periodicamente para remover qualquer detritos ou partículas que possam bloquear o fluxo de vácuoOs canais de vácuo e os componentes associados devem ser verificados quanto a eventuais bloqueios ou fugas.

A bomba de vácuo e os seus componentes devem ser mantidos de acordo com as instruções do fabricante, incluindo mudanças regulares de óleo, substituições de filtros e verificações de desempenho.As vedações e juntas do sistema de vácuo devem ser inspeccionadas regularmente e substituídas se houver sinais de fugas. Seguindo estes procedimentos de manutenção, os sistemas de chuck de vácuo da mesa de vácuo da grade podem manter o seu desempenho e fiabilidade durante um período prolongado.

6Conclusão- Não.

Os sistemas de válvula de vácuo de mesa de grelha personalizados são uma solução essencial para o processamento de peças de trabalho.e numerosas vantagens tornam-nas adequadas para uma ampla gama de aplicações em diferentes indústriasQuer se trate de obter precisão na fabricação de alta tecnologia ou de aumentar a produtividade na produção em geral, estes sistemas oferecem uma solução confiável e eficiente.Se estiver envolvido no processamento de peças de trabalho e quiser melhorar o desempenho do seu sistema de manutenção de peças de trabalho, considere investir num sistema de chuque de vácuo de mesa de vácuo personalizado.Entre em contato com nossa equipe de especialistas para explorar como este sistema inovador pode ser personalizado para atender às suas necessidades específicas e levar suas capacidades de processamento de peça de trabalho para o próximo nível.
